磁気式厚さ計 QB-7

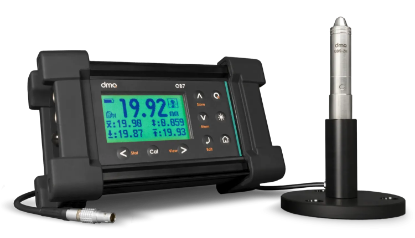

磁気式厚さ計 QB-7

容器の厚さ測定に最適な最新の厚さ計
複雑な形状も簡単に高精度で測定

測定範囲:0~8mm(QB-7B)、0~22mm(QB-7E)

表示:数値(最小、最大、平均)、グラフ

その他:ソフトウェア、データロガー(32,000件)

オプション:フットスイッチ、外部出力ケーブル他

特徴

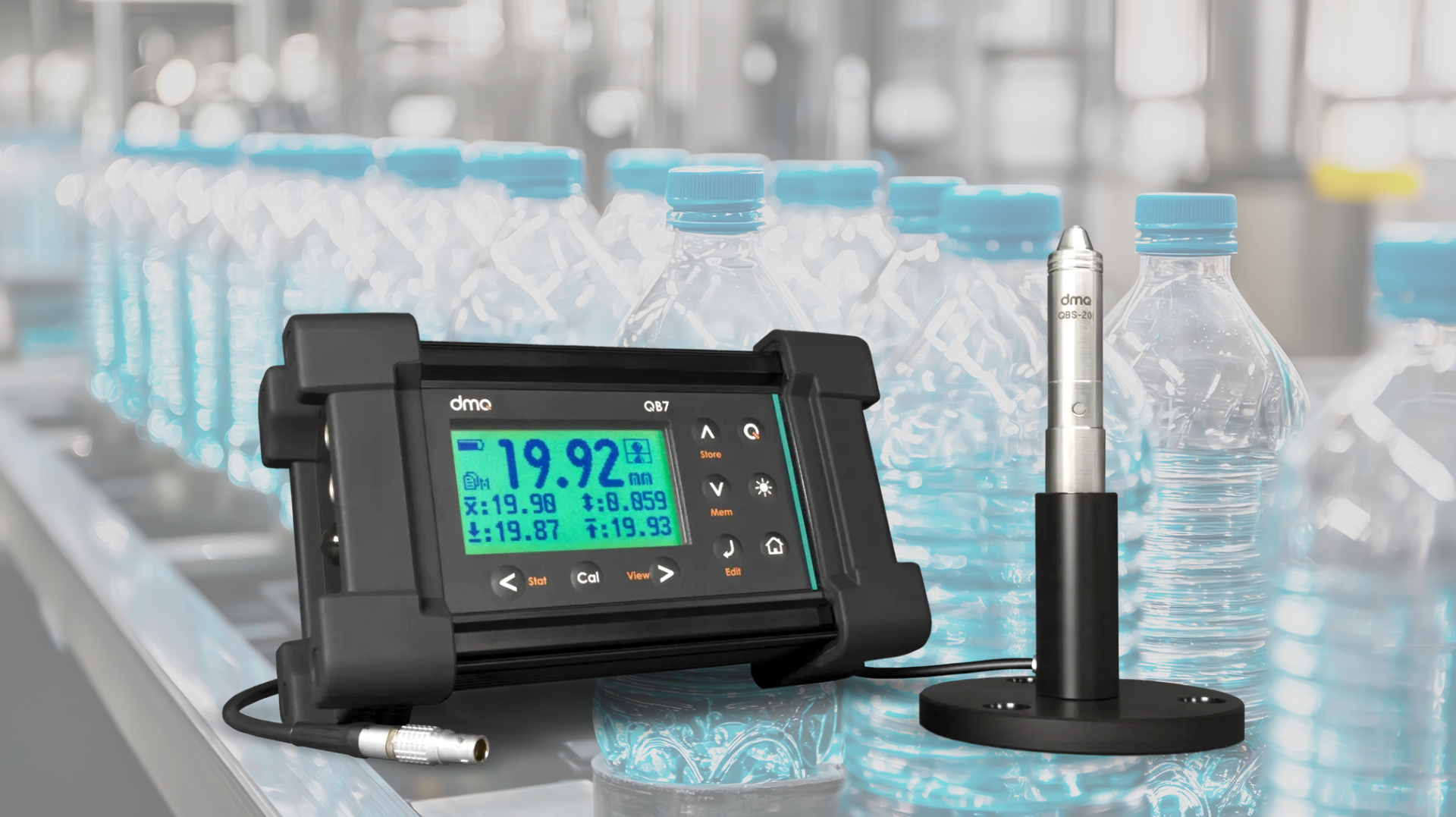

QB-7シリーズは、ペットボトル等のプラスチック容器やガラス瓶、アルミ缶等の非鉄(非磁性体)容器の厚さ測定に最適な磁気式厚さ計です。

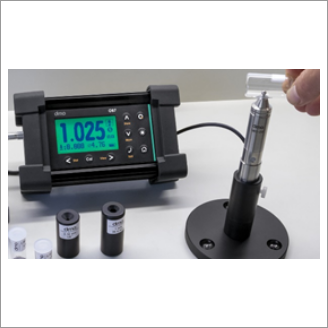

センサーと金属製ターゲットボールの間に測定物を挟み、厚さを測定します。複雑な形状の厚さ測定も簡単に、素早く実施できます。

標準モデルのQB-7Bでは0~8mmまで、上位モデルのQB-7Eでは0~22mmまでの厚さ測定に対応します。
プローブにはチタン製チップを採用し、耐久性を大幅に高めました。さらに、7枚の校正用試験片が標準で付属、最大8点の校正機能により、今までにない高精度測定を実現します。最大・最小、平均表示やグラフ表示等の様々な表示モードを搭載、また大きく見やすいディスプレイやフットスイッチ(オプション)により、長時間の検査でもストレスなく使用できます。
データ管理ソフトウェアが標準で付属、保存したデータをPCで確認することができます。

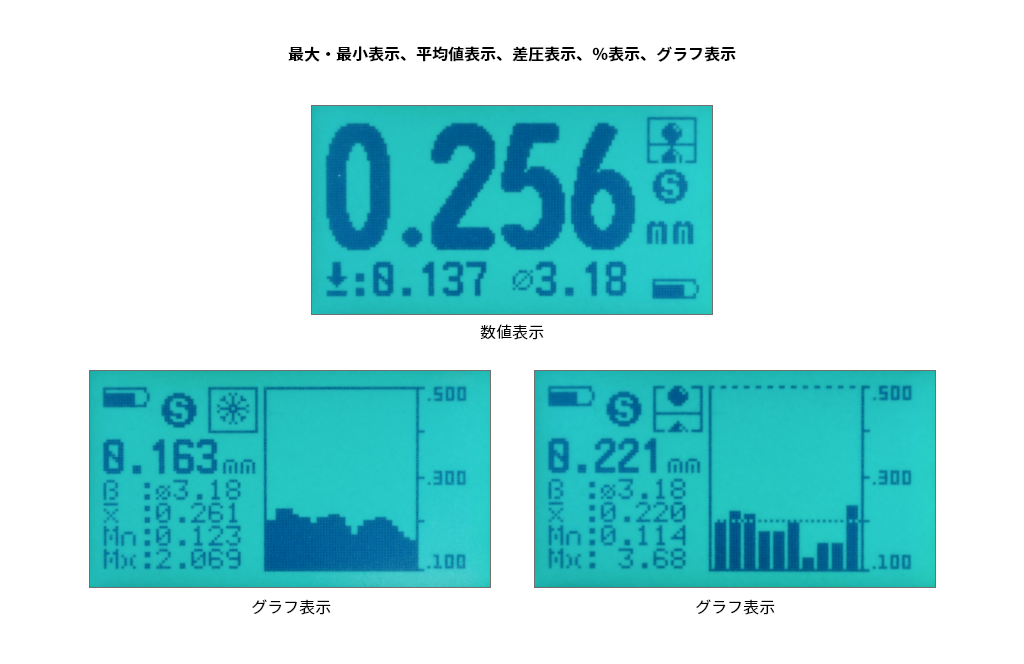

簡単操作&多彩な表示機能

簡単操作&多彩な表示機能

独自のセンサーテクノロジーにより、驚異的な高精度・高分解能を実現

独自のセンサーテクノロジーにより、驚異的な高精度・高分解能を実現

4種類のターゲットボールと7種類のキャリブレーションキャップが標準で同梱

4種類のターゲットボールと7種類のキャリブレーションキャップが標準で同梱

ターゲットボール 種類別の測定範囲

ボールサイズ(mm) スチールボール マグネットボール
1.6 3.2 4.8 6.3 4.8 6.3
測定範囲(mm) 0~2.5 0~5 0~7 1~8 2~16 4~22

*QB-7Eには、マグネットボール2種も付属

ソフトウェア不要で、PCに直接測定値を出力可

ソフトウェア不要で、PCに直接測定値を出力可

専用のUSBケーブルをPCに接続することで、ワードやエクセル、テキストに測定値を直接出力することができます。
事前にエクセル等でフォーマットを作成しておけば、測定値を入れるだけで簡単にレポートが作成できます。

測定事例

価格

モデル 価格
QB-7 お問い合わせください

※表は横にスクロールできます。

仕様

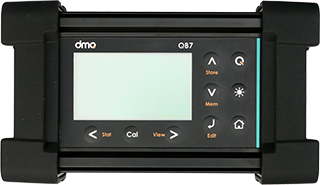

正面
仕様

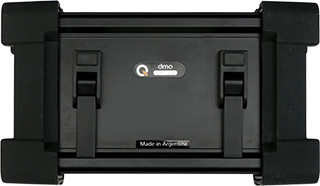

背面
仕様

側面
仕様

測定方式

磁気式厚さ計(Hall Effect Thickness Gauge)

測定範囲

0~8mm(QB-7B)、0~22mm(QB-7E)

測定単位

mm / inch 切替

分解能

0.001mm(0~2.99mm)、0.01mm(3~22mm)

精度

±1%~4%(ターゲットボールの種類および校正点数による)

校正ポイント数

最大8点

表示

最大・最小表示、平均値表示、差厚表示、%表示、グラフ表示

画面更新

4回/秒、8回/秒、12回/秒、16回/秒

データロガー(データ保存件数)

32,000件(8フォルダー)

保存モード

手動、自動

機能

アラーム、バックライト、メニューロック機能、RS-232C出力(オプション)

プローブコネクタ

Lemo 5ピン

外部インターフェース

マイクロUSB(PC接続、充電用)、Lemo 3ピン(フットペダル接続用)、 RS-232C出力(オプション)

寸法

165 × 65 × 105mm(W × H × L)

重量

830g(バッテリー含む)

動作温度範囲

-10~50°C

電源

内蔵バッテリー(充電式単三電池、1.2v Ni-MH)、約25時間動作

保証期間

3年(保証対象は本体のみ)

付属品

本体、プローブ、プローブケーブル、プローブスタンド、USBケーブル、キャリブレーションキット、 ソフトウェア、取扱説明書

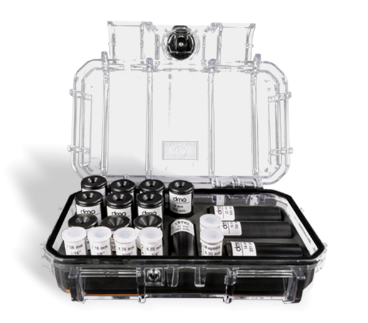

キャリブレーションキット

キャリブレーションキット

ゼロキャリブレーションキャップ 3種

キャリブレーションキャップ 7種(QB-7Eは11種)
0.25mm、0.5mm、1mm、2mm、4mm、6mm、8mm
10mm、14mm、18mm、22mm(QB-7Eにのみ付属)

スチールボール 4種
1.6mm × 100、3.2mm × 100
4.8mm × 40、6.3mm × 20

マグネットボール(QB-7Eにのみ付属)
4.8mm × 40、6.3mm × 20

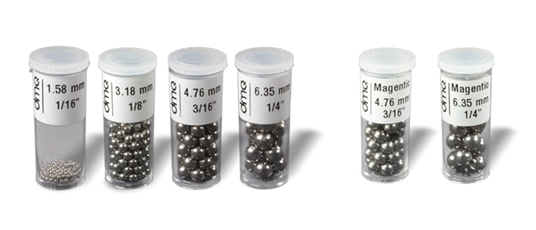

ターゲットボール

ターゲットボール 種類別の測定範囲及び精度

ターゲットボール
サイズ
最小肉厚測定値 最大肉厚測定値 校正精度(標準チップ)
基本校正 多点校正
スチールボール  1.59mm 0.001mm 2.5mm 4% 3%
スチールボール  3.18mm 0.001mm 5.0mm 4% 2%
スチールボール  4.76mm 0.001mm 7.0mm 3% 1%
スチールボール  6.35mm 0.001mm 8.0mm 3% 1%
マグネットボール 4.76mm 2.00mm 16.0mm 3% 2%
マグネットボール 6.35mm 4.00mm 22.0 mm 3% 2%

*QB-7Eには、マグネットボール2種も付属

※表は横にスクロールできます。

オプション

フットスイッチ

フットスイッチ

RS-232C出力ケーブル

RS-232C出力ケーブル

USB外部出力ケーブル

USB外部出力ケーブル
