ブリネル硬さ読取装置 KDT-10A

ブリネル硬さ読取装置
KDT-10A

220gの軽量カメラヘッド
正確&高速測定、測定結果を自動保存

対応圧子・試験荷重(kgf):
HBW 10/3,000、HBW 10/1,500、HBW 10/1,000
HBW 10/500、HBW 10/100
*圧子径5mm・2.5mmはオプション

スケール変換:HRC、HRB、HRA、HV、σb

精度:±0.01mm

特徴

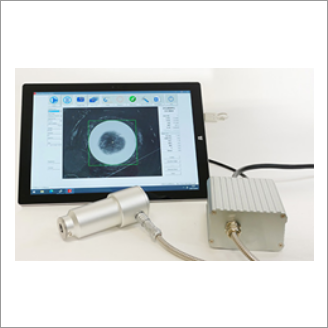

KDT-10Aは、コストパフォーマンスに優れたブリネル圧痕(くぼみ)径の読み取り装置です。圧痕径を自動的に読み取り、ブリネル硬さを表示します。
目視での読み取りに対し、ばらつきがなく正確で高速な測定が可能です。自動でブリネル硬さ・径(縦・横・平均)・画像等の測定結果を保存することができ、さらに試験結果のエクセルへの出力にも対応しています。保存した画像をもとに再評価(再測定)を行うことも可能です。
カメラヘッドは220gと非常に軽く、ストレスなく測定を行うことができます。標準タイプは10mmの圧子に対応、オプションで5mmと2.5mmの圧子に対応します。

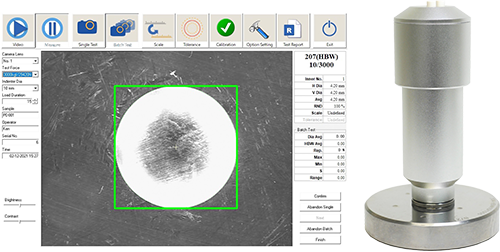

正確かつ高速にブリネル圧痕径を読み取り

正確かつ高速にブリネル圧痕径を読み取り

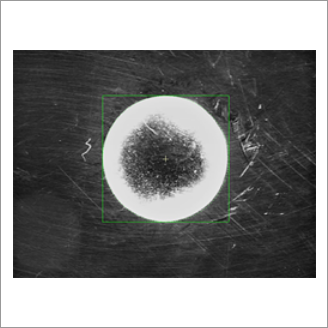

くぼみの平均直径を瞬時に測定し、ブリネル硬さを表示。

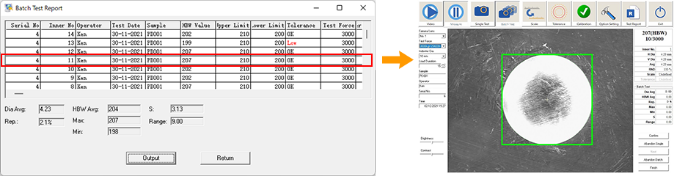

試験結果・画像・試験条件を自動的に保存

保存されている画像を呼び出し再評価も可能。

試験結果

自動保存された試験結果
画像を呼び出し再評価も可能

試験結果

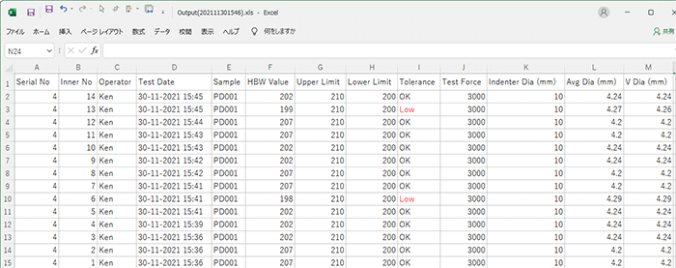

測定結果のエクセル出力にも対応

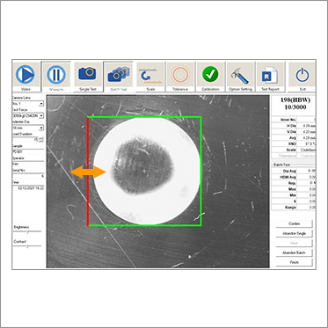

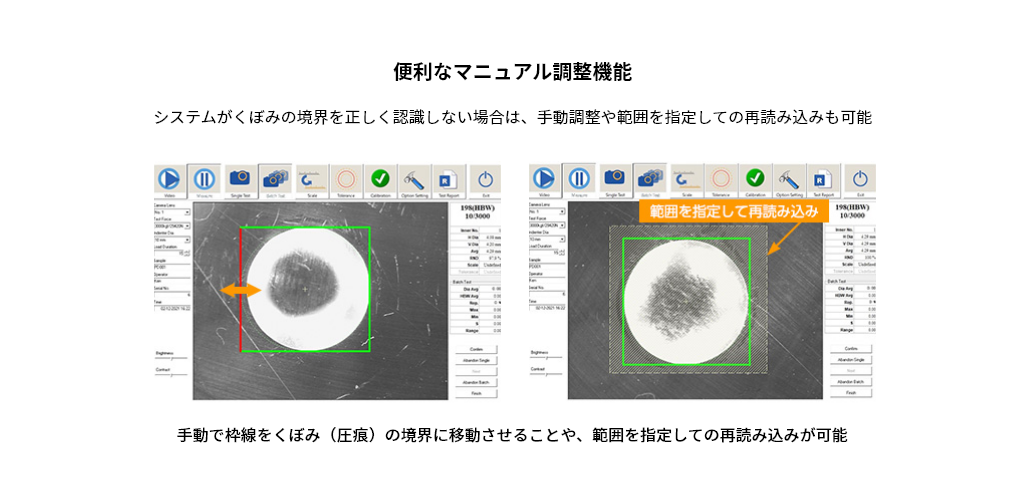

便利なマニュアル調整機能

システムがくぼみの境界を正しく認識しない場合は、手動調整や範囲を指定しての再読み込みも可能。

便利なマニュアル調整機能

価格

モデル 価格
KDT-10A 780,000円(税別)

※表は横にスクロールできます。

仕様

仕様

分解能

0.01mm

測定範囲(圧痕径)

2.0mm〜7.0mm

対応圧子・試験荷重

HBW 10/3,000、HBW 10/1,500、HBW 10/1,000、HBW 10/500、HBW 10/100
*5mm、2.5mm圧子への対応はオプション(専用カメラヘッドが必要)

付属品

カメラヘッド、USBモジュール、USBケーブル、USBキー(認証用)、ソフトウェア(CD)、取扱説明書、ケース
*PC(タブレット)は別売りです。
