複合材、積層材の剥離、層割れを簡単に検出
自動パラメータ調整機能で初心者もすぐに検査可能
測定方式：機械的インピーダンス解析（MIA）
測定範囲：0.15～8mm ＊プローブ、測定物により異なる
機能：
自動パラメータ調整（調整用試験片は不要）
欠陥検出アラーム（ブザー音、プローブのLED）

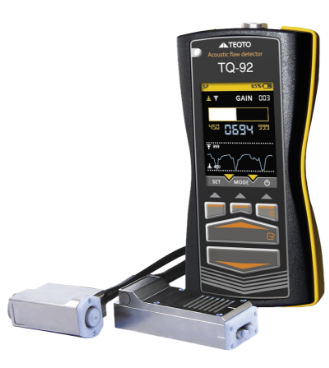

TQ-92は、複合材・積層材などの剥離・層割れといった欠陥を検出する、剥離検査器（探傷器）です。機械的インピーダンス解析（MIA）により、多層積層板、ガラス繊維・炭素繊維複合材（GFRP・CFRP）、ハニカム複合材、金属結合部の剥離・結合不良や、材料の厚さの不均一部を簡単に検出することができます。
超音波厚さ計のようにカプラント（接触媒質）を塗布する必要がなく、また自動パラメータ調整機能により複雑な設定が不要なため、初心者でも素早く信頼性の高い検査ができます。ばね式プローブにより粗い面でも安定した走査が可能、欠陥検出時はアラーム音とプローブのLEDで通知するため、工場など騒音のある環境でも見落としの心配がなく、安心して検査に集中することができます。

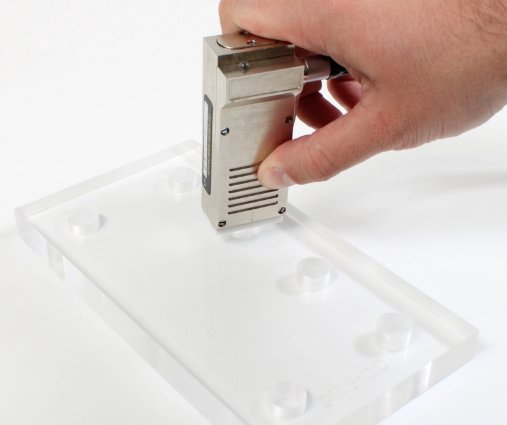

カプラント（接触媒質）不要
超音波厚さ計に比べ作業工数が低減、垂直面や天井面の検査もストレスなし
自動パラメータ調整機能
検査品で直接パラメータを自動調整、初心者でも素早く正確に検査
騒音環境でも安心
欠陥検出時はアラーム音とプローブのLEDで通知、工場等でも見落としの心配なし
| モデル | 価格 |
|---|---|
| TQ-92 | お問い合わせください |
※表は横にスクロールできます。
| 測定方式 | 機械的インピーダンス解析（MIA） |
|---|---|
| 測定範囲 | 0.15～8mm ※プローブ、測定物により異なる |
| 検出能力 （最小欠陥直径） |
積層複合材：Φ8mm 合金接合材：Φ0.5mm ※寸法精度25%未満 |
| 送信方式 | パルス励起 |
| インターフェース | USB（PCからの設定ファイル編集） |
| 動作環境 | 温度：10℃〜50℃ 湿度：最大98%（20℃） |
| 電源 | 単3リチウムイオン電池×3本（最大20時間動作） |
| 寸法 | 159×77×35mm |
| 重量 | 約300g |

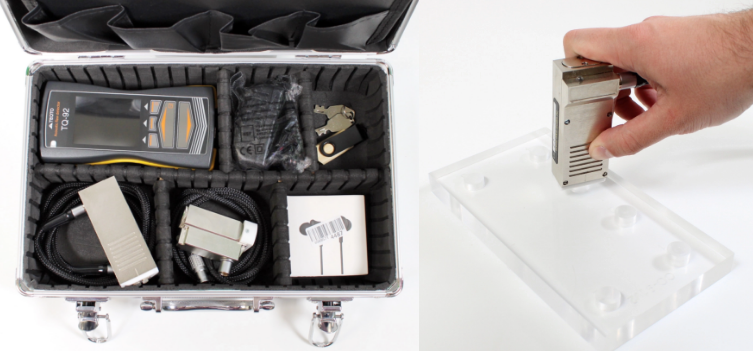

| 付属品 | 本体、プローブ、試験片（性能チェック用）、チャージャー、USBケーブル（PC接続用）、USBメモリ（設定ファイル復元用）、取扱説明書、キャリングケース |
