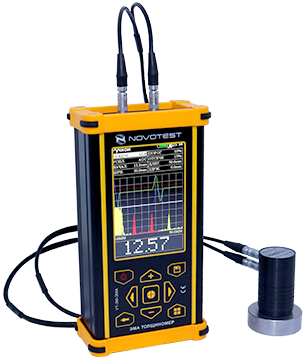

電磁超音波厚さ計 UT-3M-EMA

電磁超音波厚さ計 UT-3M-EMA

さびの除去およびカプラントの塗布が不要
塗装材の素地の厚さ測定にも最適

測定範囲:1.2mm~200mm

表示:数値、Aスキャン、Bスキャン

測定モード:
簡易測定モード、自動補正モード
シングル・エコー、デュアル・エコー

電圧:66~400V

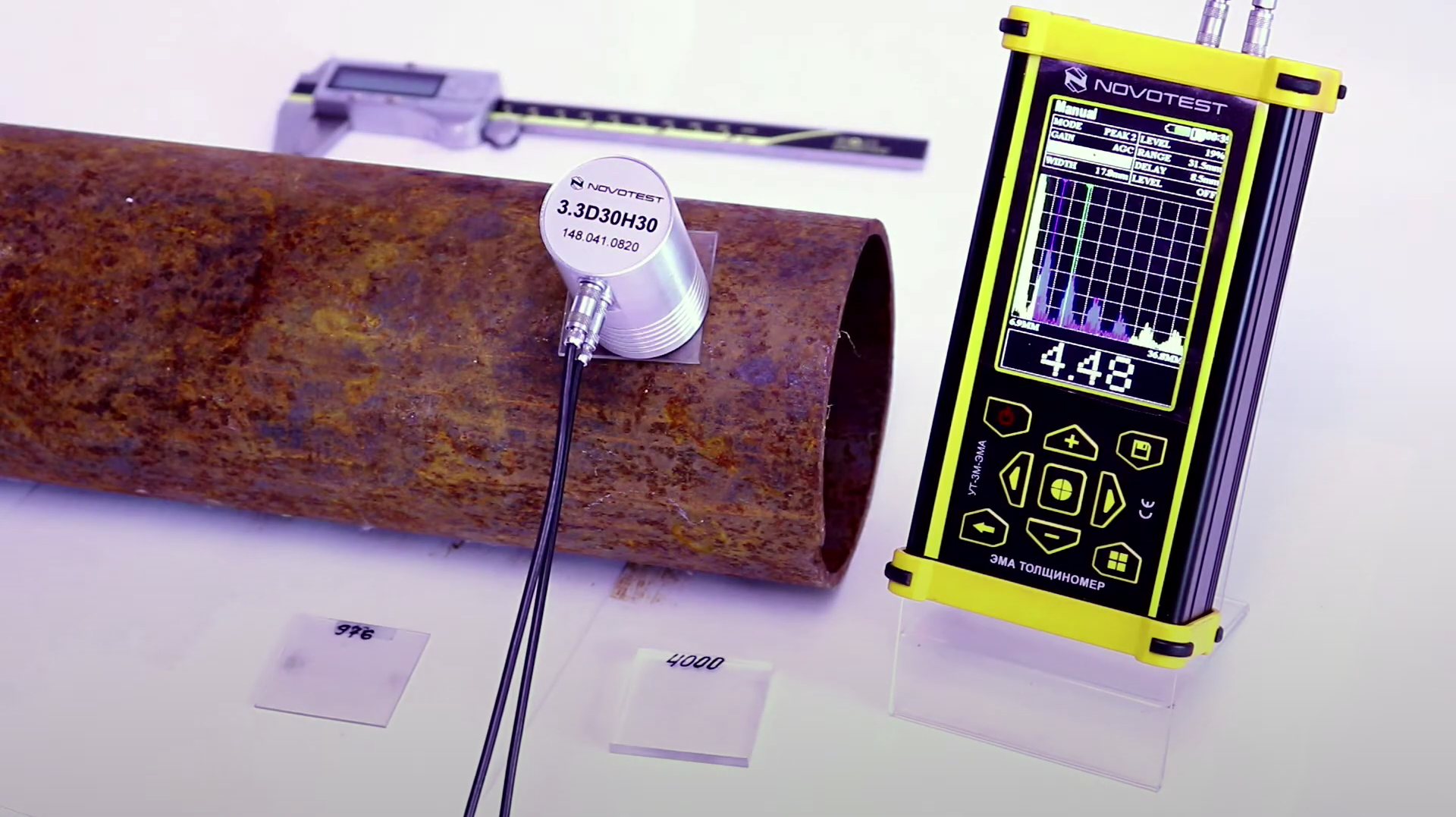

特徴

UT-3M-EMAは、電磁超音波トランスデューサー(EMAT)を使用する、高性能な電磁超音波厚さ計です。従来の超音波厚さ計のように、カプラント(接触媒質)を塗布する必要が無く、簡便に金属の厚さを測定することができます。

プロフェッショナルな用途に対応する複数のマニュアル測定モードに加え、初心者向けの簡易測定モード「AUTO」も搭載し、どなたでもすぐにご使用になれます。
1.2~200mmの測定範囲、A/Bスコープ、AGC(オートゲイン調整)、シングル・エコー、エコー・エコー、マルチ・エコー等の機能を搭載し、様々な測定用途に対応します。さらに、大きく見やすい3.5インチの高精度ディスプレイを採用、長時間の検査でもストレスなく使用できます。
データ管理ソフトウェアが標準で付属、保存したデータはPCで確認することができます。

電磁超音波厚さ計と超音波厚さ計の特徴と違いはこちらを参照ください。

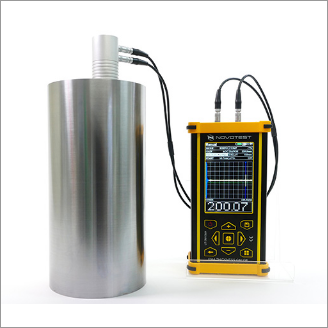

1.2mm~200mm(鉄)の測定範囲、カプラント(接触媒質、液体)の塗布が不要

1.2mm~200mm(鉄)の測定範囲、カプラント(接触媒質、液体)の塗布が不要

通常の超音波厚さ計と同様の広い厚さ測定範囲を実現。さらに、測定箇所にはカプラントの塗布が不要でそのまま測定できます。

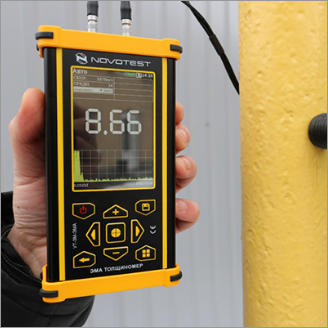

塗装材の素地(母材)の厚さを簡単に測定

塗装材の素地(母材)の厚さを
簡単に測定

通常の超音波厚さ計では測定が難しい、重ね塗りや劣化による表面の凹凸にも対応

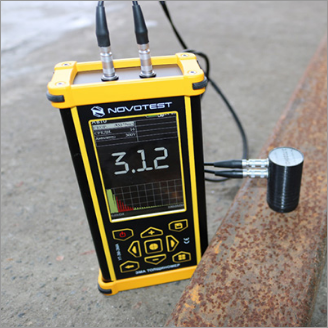

前処理無しで測定が可能

前処理無しで測定が可能

グラインダーなどで酸化被膜(錆・スケール)を落とさずにそのまま測定が可能、従来の超音波厚さ計に比べ作業工数が低減

様々な測定モード

様々な測定モード

プロフェッショナルな用途に対応する複数のマニュアル測定モードに加え、初心者向けの簡易測定モード「AUTO」も搭載

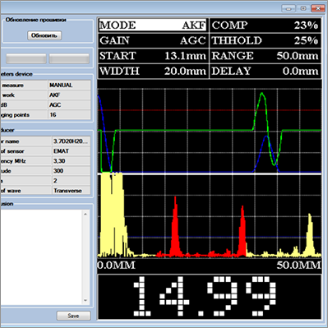

データ管理ソフトウェアが標準で付属

データ管理ソフトウェアが
標準で付属

パソコン用のデータ管理ソフトウェアが付属。USBケーブルでPCと接続し、測定値だけでなく、測定条件や波形も確認可能。

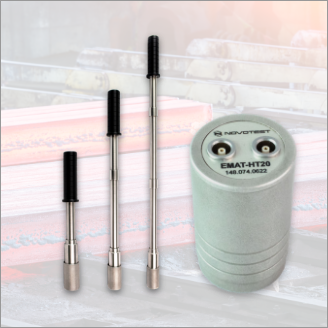

最高600℃の高温測定(オプション)

最高600℃の高温測定
(オプション)

最高600℃の高温材料の測定を実現する新開発の耐熱プローブと専用ハンドル(長さ300mm、450mm、600mm)

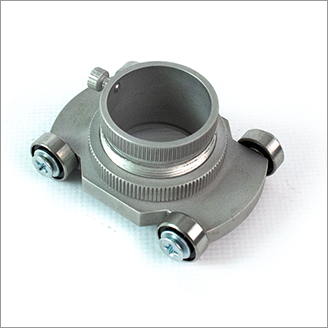

トランスデューサー台車(オプション)

トランスデューサー台車
(オプション)

標準トランスデューサー専用のスキャニング用台車。効率的な厚さ測定を実現。

価格

モデル 価格
UT-3M-EMA 850,000円(税別)

※表は横にスクロールできます。

仕様

正面
仕様

背面
仕様

上面
仕様

底面
仕様

仕様

測定方式

電磁超音波(ElectroMagnetic Acoustic:EMA)

超音波種類

横波超音波

測定範囲(鉄)

1.2~200mm
*標準プローブの測定範囲

画面表示

数値、Aスコープ、Bスコープ

測定モード

簡易測定モード:AUTO
自動補正モード(マルチ・エコー):ACF
シングル・エコー:ECHO
シングル・エコー:FRONT
デュアル・エコー:ECHO-ECHO
デュアル・エコー:PEAK-PEAK

分解能

0.01mm *100mm以上は0.1mm分解能

精度

±(測定値 × 1% + 0.05mm)

音速設定範囲

1,000~9,999m/s(横波超音波)

感度

30~100dB(0.1ステップ)/ AGC

電圧

66~400V

内部メモリ

4GB

電源

リチウムイオンバッテリー(約8時間動作)

環境

-20~50℃

ディスプレイサイズ

3.5インチ

本体サイズ

165 × 90 × 55mm

本体重量

約480g

保証期間

1年(保証対象は本体のみ)

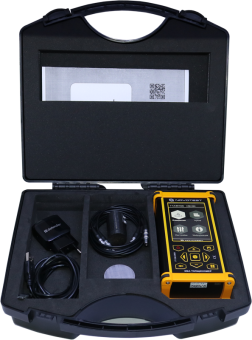

付属品

本体、EMATプローブ、プローブケーブル、校正用試験片、チャージャー、取扱説明書、ケース

電磁超音波厚さ計と超音波厚さ計の違い

厚さ計の種類 電磁超音波厚さ計 超音波厚さ計
金属(導体)の厚さ測定
ガラス・プラスチックの厚さ測定 ×
カプラント(接触媒質)の必要性 不要 必要
精度
局部腐食や孔食の検出 ×
その他 電磁超音波厚さ計は、従来の超音波厚さ計では測定が困難な、重ね塗りや表面状態が悪い塗装材の素地(母材)の厚さ測定が可能。一方で測定精度は、従来の超音波厚さ計よりも若干劣り、部分的な局部腐食や孔食の検出には適さない。
