フェライト含有量の測定方法 Measuring Principle - Ferrite Meter

組織図による推定

「シェフラーの組織図」「ディロングの組織図」「WRC1992の組織図」の3種類がありますが、いずれも母材や溶接金属の組成からオーステナイト生成元素（C、Mn、Ni、N）の指数をNi当量、またフェライト生成元素（Cr、Mo、Si、Nb）の指数をCr当量として算出し、各組織図に当てはめてフェライト含有量を推定します。

顕微鏡による組織観察

研磨、エッチングした試験体のミクロ組織を顕微鏡で観察し、組織全体に対するフェライトの占積率からフェライト含有量を算出します。

これらの測定方法は、それぞれ原理や精度、測定対象範囲が異なるため、同一の試験体を用いても、異なる結果になる場合があります。試験体や目的に応じて、最適な方法を選択することが重要です。

なお、フェライト含有量を表す単位には、％（フェライトパーセント）とFN（フェライトナンバー）の2種類があります。％は金属組織中のフェライト量を百分率で表したもので、FNは試験体と標準永久磁石間の吸引力に基づいてフェライト量を規定したものです。それぞれ定義が異なるため、％とFNは一致しない場合があります。

フェライトメーターの測定原理である磁気誘導法の特長として、フェライト量の高い溶接金属や不適切な温度条件での溶接工程によって生成されるシグマ相（Fe-Crの金属間化合物）を、非フェライト成分（非磁性）として正しく区別することができます。一方、顕微鏡観察のような金属組織学的な手法ではシグマ相の区別が難しく、フェライト含有量を正しく評価できないおそれがあります。

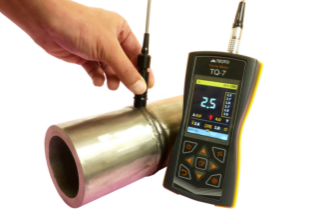

また、フェライトメーターは一般的に小型・軽量で持ち運びやすく、プローブを試験箇所に当てるだけで測定できるため、特に現場での検査に最適な測定方法です。
