薄板の硬さ測定

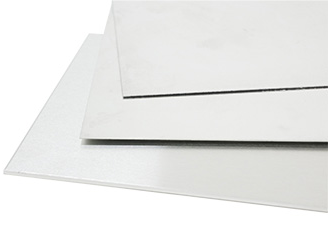

現在普及しているリバウンド（リーブ）やUCI等のハンディタイプの硬さ計は、使い勝手が良く現場での測定に適していますが、1mm以下の薄板の硬さを測定する事ができません。このため、1ｍｍ以下の薄板の測定では、ビッカース硬さ試験機やロックウェル硬さ試験機等の据え置き型の装置を使用する必要がありました。
ポータブルロックウェル硬さ計『MetalTestシリーズ』は、ハンディタイプの硬さ計ながら、1ｍｍ以下の薄板の硬さ測定を実現した革新的な硬さ計です。
ここでは、『MetalTestシリーズ』を用いた薄板の硬度測定について説明します。
測定方法

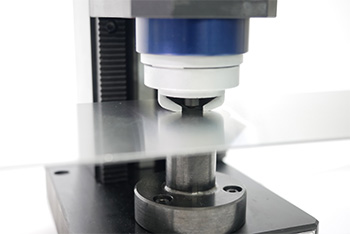

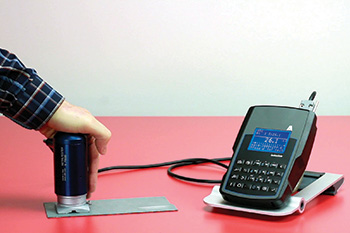

プローブを測定箇所に一定の強さで垂直に押しあてます。ディスプレイにカウントダウン表示が現れ、”0”になりブザーが鳴るまでそのままの力で押しあてます。ブザーとともに測定が完了し、ディスプレイには測定した硬さが表示されます。プローブの押し当てから数秒で測定は完了します。
少し場所を変え、同様に測定を行います。複数回測定した値の平均値を、硬さとして採用します。
『MetalTestシリーズ』は、ロックウェル硬さ試験の原理もとに開発された硬さ計ですが、ビッカース（HV）やブリネル（HB）にスケールを変換し表示することができます。
『MetalTestシリーズ』で測定可能な最小厚さは以下となります。
| ロックウェルC（HRC） | 20 | 30 | 40 | 50 | 60 | 70 |
|---|---|---|---|---|---|---|
| 最小厚さ（mm） | 0.38 | 0.32 | 0.26 | 0.20 | 0.14 | 0.08 |
| ビッカース（HV） | 20 | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
|---|---|---|---|---|---|---|---|---|---|
| 最小厚さ（mm） | 0.70 | 0.60 | 0.50 | 0.37 | 0.32 | 0.26 | 0.18 | 0.08 | 0.06 |
| ブリネル（HB5） | 40 | 60 | 80 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|
| 最小厚さ（mm） | 0.53 | 0.42 | 0.32 | 0.27 | 0.15 | 0.10 |
| ブリネル（HB30） | 80 | 100 | 150 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|---|
| 最小厚さ（mm） | 0.63 | 0.53 | 0.42 | 0.32 | 0.22 | 0.16 | 0.1 |
