鋳造・鍛造試験片セット

特徴

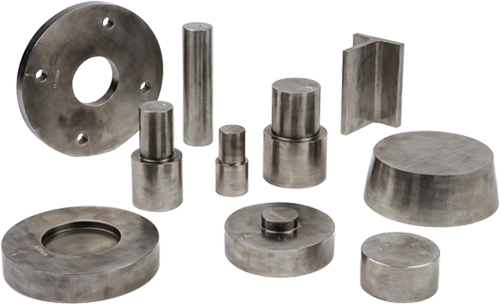

鋳造・鍛造品によく発生する欠陥が入った小型の試験片です。12個の試験片がセットになっており、1セット当たり平均20個のきずが入っています。きずの検出・判別・寸法評価などの実践的なトレーニングを行うことができます。

超音波探傷、磁粉探傷、浸透探傷の3つの非破壊検査手法向けに、それぞれセットを用意しています。
また、セット販売だけでなく、単品での販売も可能です。
鋳造・鍛造品セットを用いることで、高度な教育や実技試験対策の実施が可能で、検査員の技能をより一層向上させることができます。

価格

お問い合わせください。

カタログ

仕様

超音波・放射線セット 寸法

種類	フランジ	インゴット	インゴット	スタッド
外観
寸法	Φ250mm × 20mm	Φ50mm × 200mm	Φ100mm × 50mm	Φ20mm × 120mm ヘッド：Φ50mm ねじ長さ：30mm
重量	7kg	3.1kg	3kg	0.6kg
種類	ボルト	T綱手	コック（栓）	コック（栓）
外観
寸法	Φ36mm × 150mm ねじ長さ：25mm	100mm × 150mm × 10mm	Φ100mm × Φ75mm × 150mm	Φ150mm × Φ50mm × 55mm
重量	0.85kg	2.2kg	7.1kg	4.5kg
種類	コック（栓）	コック（栓）	フランジ	インゴット
外観
寸法	Φ50mm × Φ40mm × 100mm	Φ75mm × Φ50mm × 150mm	Φ200mm × 40ｍｍ 凹み：Φ100mm × 10mm	Φ200mm × Φ175mm × 75mm
重量	1.2kg	3.75kg	9.15kg	16.55kg

価格表
