六角ボルトと六角穴付きボルトの寸法
六角ボルトは「JIS B 1180：六角ボルト」から、六角穴付きボルトは「JIS B 1176：六角穴付きボルト」から抜粋したボルトの寸法です。
トランスデューサー（プローブ・探触子）選定の際にご利用ください。

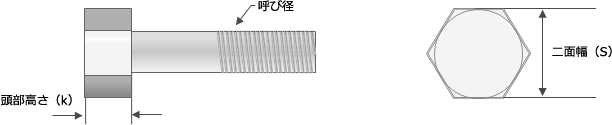

六角ボルト
| 呼び径 | ピッチ（並目） | 二面幅（S） | 頭部高さ（ｋ） |
|---|---|---|---|
| Ｍ5 | 0.8 | 8 | 3.5 |
| Ｍ6 | 1 | 10 | 4 |
| Ｍ8 | 1.25 | 13 | 5.3 |
| Ｍ10 | 1.5 | 16 | 6.4 |
| Ｍ12 | 1.75 | 18 | 7.5 |
| Ｍ14 | 2 | 21 | 8.8 |
| Ｍ16 | 2 | 24 | 10 |
| Ｍ18 | 2.5 | 27 | 11.5 |
| Ｍ20 | 2.5 | 30 | 12.5 |
| Ｍ22 | 2.5 | 34 | 14 |
| Ｍ24 | 3 | 36 | 15 |
| Ｍ27 | 3 | 41 | 17 |
| Ｍ30 | 3.5 | 46 | 18.7 |
| Ｍ33 | 3.5 | 50 | 21 |
| Ｍ36 | 4 | 55 | 22.5 |
| Ｍ39 | 4 | 60 | 25 |
| Ｍ42 | 4.5 | 65 | 26 |
| M48 | 5 | 75 | 30 |
| M56 | 5.5 | 85 | 35 |
| M64 | 6 | 95 | 40 |

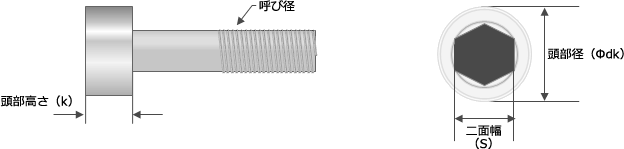

六角穴付きボルト（キャップボルト）
| 呼び径 | ピッチ | 二面幅（S） | 頭部径（φdk） | 頭部高さ（ｋ） |
|---|---|---|---|---|
| Ｍ5 | 0.8 | 4 | 8.5 | 5 |
| Ｍ6 | 1 | 5 | 10 | 6 |
| Ｍ8 | 1.25 | 6 | 13 | 8 |
| Ｍ10 | 1.5 | 8 | 16 | 10 |
| Ｍ12 | 1.75 | 10 | 18 | 12 |
| Ｍ14 | 2 | 12 | 21 | 14 |
| Ｍ16 | 2 | 14 | 24 | 16 |
| Ｍ18 | 2.5 | 14 | 27 | 18 |
| Ｍ20 | 2.5 | 17 | 30 | 20 |
| Ｍ22 | 2.5 | 17 | 33 | 22 |
| Ｍ24 | 3 | 19 | 36 | 24 |
| Ｍ27 | 3 | 19 | 40 | 27 |
| Ｍ30 | 3.5 | 22 | 45 | 30 |
