超音波ボルト軸力計と各種締結手法の特徴 Measuring Principle - Ultrasonic Bolting Meter

超音波ボルト軸力計の発明者であるジョセフ・ヘイマン博士は、NASAでのボルト原因による風洞事故の調査・再発防止の検討において、トルク法などの既存手法の改善では、ボルト締結の大幅な信頼性向上は見込めないという結論に至りました。既存手法の改良ではなく、ボルトの伸びを直接測定する測伸法による軸力管理に着目し、最終的に超音波によるボルトの伸び測定、すなわち超音波ボルト軸力計を発明しました。

超音波ボルト軸力計は、正確な軸力測定のために開発された装置です。トルク締めにおける摩擦のようなパラメーターに左右されることなく、ボルトの伸びを直接測定するため、非常に高い精度で軸力を測定します。発明以来50年が経過、超音波ボルト軸力計の性能も飛躍的に向上し、現在では軸力管理に必須の計器として広く認知され、幅広い業種で使用されています。

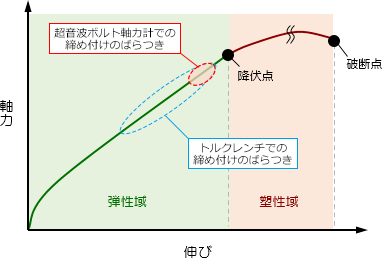

超音波ボルト軸力計を使用することで、例えば、降伏点の90～95％という弾性域内限界で締め付けも可能となります。
