超音波厚さ計の測定方式 Measuring Principle - Ultrasonic thickness gauge

超音波厚さ計は、トランスデューサー（プローブ・探触子）から発信した超音波が、試験体の反対面（裏面）に反射し戻ってくるまでの伝播時間をもとに厚さを算出します。伝播時間の測定には、以下の3つの方式があります。

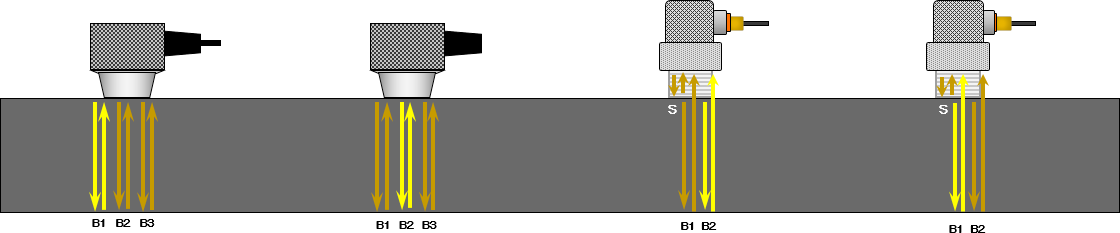

ゼロ点・第1回底面エコー（パルス・エコー）

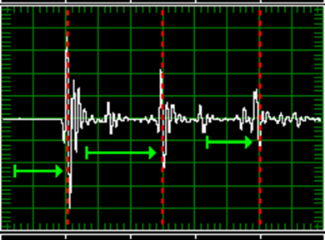

多重エコー（エコー・エコー）
表面エコー・第1回底面エコー（インターフェース・エコー）

ゼロ点・第1回底面エコー（パルス・エコー）方式は、エントリーモデルの超音波厚さ計からハイエンドモデルまで幅広い機種に搭載されている、最も基本的で使用頻度の高い測定方式です。試験体の表面状態がある程度悪くても測定が可能で、湾曲部や厚物の測定にも適しており、測定範囲も広く、汎用性の高い測定方式です。一方で、測定面に塗装（塗膜）が施されていると、素地（母材）と塗膜の厚さを合算した厚さよりも、大幅に厚い値が表示されてしまうデメリットがあります。

多重エコー（エコー・エコー）方式では、塗装の厚さを含まない、素地（母材）の厚さのみを測定することができます。通常ミドルレンジ以降の超音波厚さ計に搭載されています。ゼロ点・第1回底面エコー方式に比べると、表面状態や湾曲の影響を受け易いため誤測定のリスクが高く、ある程度の熟練者が実施する必要があります。または、波形表示機能付き超音波厚さ計を使用することで、誤測定を回避できます。

表面エコー・第1回底面エコー（インターフェース・エコー）は、遅延材付きのトランスデューサーで使用されている測定方式で、精密検査用の超音波厚さ計で採用されています。遅延材のため測定範囲は狭いですが、精緻な厚さ測定が可能です。
下の表は、それぞれの測定方式の概要を示したものです。
