石英ガラスの厚さ測定 Application Notes - Ultrasonic Thickness Measurement

石英ガラスは、超音波の伝達に優れており、超音波厚さ計での測定に適した材料です。
一方、石英ガラスの厚さ測定では湾曲部の測定が中心に行われており、一般的な厚さ計ではその形状のため、測定が難しい場合があります。
ここでは、石英ガラスの厚みと形状に最適な装置とトランスデューサー（プローブ・探触子）の組み合わせを紹介します。

厚さ：1mm以上　形状：平坦、なだらかな湾曲

超音波厚さ計ZXシリーズと、10MHzのトランスデューサーの組み合わせで測定します。
なだらかな湾曲部は問題なく測定することができますが、もし測定値が安定しない場合は、トランスデューサー（プローブ・探触子）の接触向きを変えることで、測定値が安定する場合があります。

厚さ：0.3mm以上　形状：平坦、ならだらかな湾曲

超音波厚さ計PZX-7またはPVXと、15MHzまたは20MHzの遅延材（ディレイラインチップ）付きトランスデューサーを使用します。

厚さ：0.5mm以上　形状：平坦、湾曲

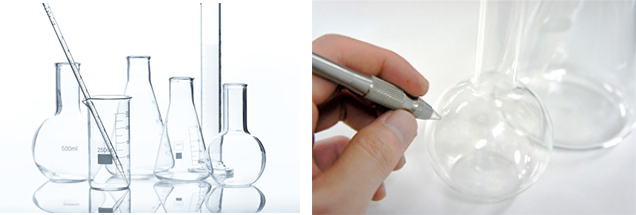

超音波厚さ計PVXと、ペン型トランスデューサーを使用します。
