曲管部（エルボ・Ｕ字管）の厚さ測定 Application Notes - Ultrasonic Thickness Measurement

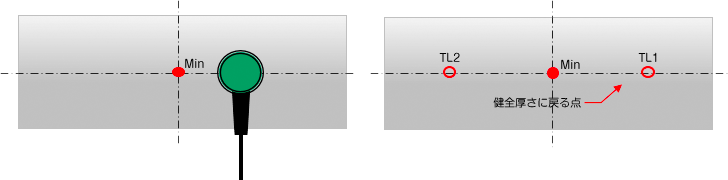

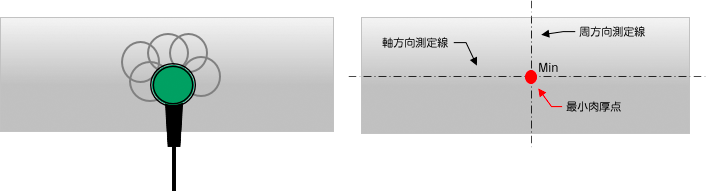

軸方向測定線上で最小肉厚点から遠ざかる方向にトランスデューサーを移動して厚さ測定を繰り返し、測定値が健全厚さに戻る点にマーキングします。これを管軸方向の両方向について行います。（TL1、TL2）

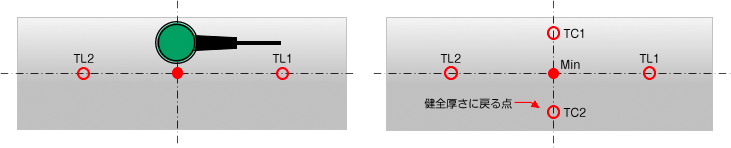

次に、周方向測定線に対しトランスデューサーを直角にし、周方向測定線上を最小肉厚点から遠ざかる方向に測定を繰り返し、健全厚さに戻る点にマーキングします。これを管周方向の両方向について行います。（TC1、TC2）

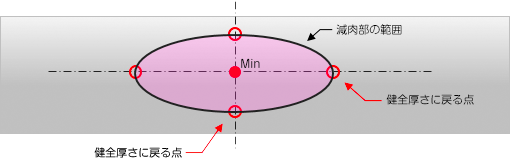

健全厚さに戻る点の位置を製図用デバイダなどで寸法測定し、最小肉厚測定値と併せて記録します。

＊残存厚さが2mm以下の場合や、小径配管の測定は、PVXとペン型トランスデューサーを使用して測定を行ってください。
