膜厚の測定 Application Notes - Ultrasonic Thickness Measurement

塗料は、汚れや劣化から素地を保護するため、また光沢や色彩でより美しくみせるために、橋や鉄塔などの構造物や、自動車、電気製品などで使用されています。

塗装の厚さ管理は非常に重要です。例えば塗料の塗布量が多すぎると、塗料が無駄になるだけでなく、塗装が厚くなり割れが発生する恐れが生じます。一方で薄すぎると、変色や光沢の劣化につながり、さらには、母材（素地）が露出し錆などが発生します。

ここでは、膜厚測定機能を搭載した超音波厚さ計CMXシリーズを用いての膜厚測定について説明します。

測定方法

通常、塗膜の厚さ測定には、膜厚測定専用機である膜厚計を使用します。

ただし、膜厚計は塗膜の厚さしか測定できないため、素地（母材）の厚さも把握したい場合は、超音波厚さ計も用意する必要がありました。

CMXシリーズ（CMX/CMX DL、CMX DL+）には、膜厚測定機能が内蔵されています。超音波厚さ計として素地（母材）の厚さを測定するだけでなく、同時に膜厚も測定することができます。

測定方法

CMXシリーズは、膜厚測定に関する測定モードとして、以下の2つの測定モードを用意しています。

・パルス・エコー＋膜厚測定モード（PECT）

・膜厚測定モード（CT）

パルス・エコー＋膜厚測定モード（PECT）は、素地（母材）の厚さと膜厚を同時に測定するモードです。素地（母材）の厚さが測定できない場合は、膜厚も表示されません。

膜厚測定モード（CT）は、膜厚のみを測定する測定モードです。コンクリートや木材の塗膜厚さを測定する場合は、膜厚測定モードで測定を行います。

測定方法

CMXシリーズの膜厚測定は、超音波を使用しています。このため、超音波式膜厚計と同様に以下の制約があります。

・発泡性の塗膜、異物を含む塗膜、超音波の減衰が大きい塗膜は測定できない。

・測定面が粗い場合は、超音波が透過しないため、測定できない。

・塗膜の音速を設定する必要がある。

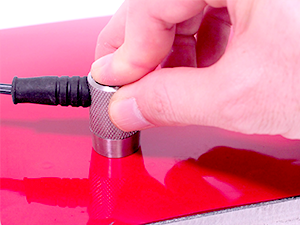

・測定面とトランスデューサー（プローブ）の間にカプラントを塗布する必要がある。
