高温材料の厚さ測定 Application Notes - Ultrasonic Thickness Measurement

測定方式は、パルス・エコーモードまたは、エコー・エコーモードを使用します。エコー・エコーモードでは、探触子内部（遅延材）の温度変化による誤差を除去することができるため、より正確な厚さを測定することができます。一方で、2回目の底面エコーが必要になるため、減衰の大きな材料では使用することができません。

高温用のトランスデューサーを使用しても、適切に扱わなければ故障や事故につながる恐れがあります。以下の手順に従い測定してください。

１．高温用のカプラント（接触媒質）をトランスデューサーに塗り、トランスデューサーを測定面に軽く押し当てます。

２．1〜2秒以内に、表示される測定値を確認します。

３．必要に応じて、測定値の確認のために、トランスデューサーを軽く前後左右に動かします。トランスデューサーが故障する恐れがあるため、トランスデューサーに加える力を増したり、5秒以上測定箇所に接触したままにすることは避けてください。

４．トランスデューサーを測定箇所から取り外し、冷気または水に浸し常温に戻します。

５．次の測定に移る前に、トランスデューサーに残っているカプラント（接触媒質）を拭き取り、新しいカプラント（接触媒質）をトランスデューサーに塗布します。

注）校正用試験片を用いて音速を校正する場合は、試験片の温度を、実際の測定箇所の温度に一致させてから、音速の校正を実施して
ください。

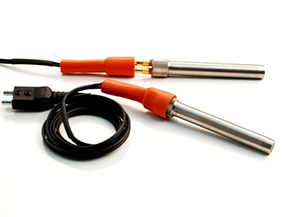

538℃の高温測定に対応する耐熱トランスデューサー『E58D1』では、測定毎に冷却を行うことなく連続的に測定することができます。

１．高温用のカプラント（接触媒質）をトランスデューサーに塗り、トランスデューサーを測定面に軽く押し当てます。

２．表示値を確認します。

３．必要に応じてトランスデューサーを軽く前後左右に動かし、表示される値を確認します。故障・消耗する恐れがあるため、トランスデューサーを強く押し付けない様に注意してください。

４．トランスデューサーを測定箇所から離し、トランスデューサー表面に残っているカプラント（接触媒質）を拭き取ります。新しいカプラントを塗布し、続けて測定を行います。

注）校正用試験片を用いて音速を校正する場合は、試験片の温度を、実際の測定箇所の温度に一致させてから、音速の校正を実施して
ください。

高温材料は、一般的に常温に比べ超音波の減衰が大きいため、可能な限り先端径（振動子径）の大きなトランスデューサーを使用します。また、厚さ計本体も感度（ゲイン）調整ができる装置の使用をお勧めします。
