塗装（塗膜）付き鋼板の厚さ測定 Application Notes - Ultrasonic Thickness Measurement

エコー・エコーモード（多重エコー方式、B1-Bn方式）が搭載された超音波厚さ計で測定を行います。
エコー・エコーモードでは、1回目の底面エコー（B1）と２回目の底面エコー（B2）の伝播時間差から厚さを算出します。1回目の底面エコー（B1）と２回目の底面エコー（B2）の伝播時間差には、塗膜の厚さ分が含まれず鋼材の厚さのみとなるため、塗膜を剥すことなく鋼材の厚さを測定することができます。

腐食検査用厚さ計

トランスデューサー（プローブ・探触子）には、2回目の底面エコーの測定に適したハイダンプ仕様のトランスデューサーを使用します。
表面状態が悪い場合や素地（母材）が厚い場合は3.5MHzのトランスデューサーを使用し、素地がアルミニウムやステンレス、チタンの場合は7.5MHzのトランスデューサーを使用します。
ハイダンプのトランスデューサーは、塗膜上からの測定以外にも、腐食検査や厚さ測定等の通常の測定にも使用することができます。
Aスコープ(波形)表示付きの超音波厚さ計（MVX、CMX DL+）を使用すれば、測定面の状態が悪い場合や、裏面で腐食が進行している場合でも、感度（ゲイン）やゲートを調整することで測定できます。

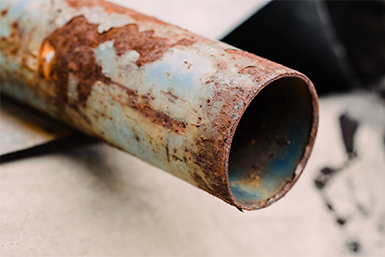

（注）写真の配管のように塗装が浮いている場合は、Aスコープ表示付き厚さ計でも測定が困難です。塗装を剥がしてください。表面または裏面が極端に粗い場合も測定できない場合があります。

精密検査用厚さ計

精密検査用の厚さ計では、塗装（塗膜）の厚さが厚い場合に、素地（母材）ではなく膜厚を誤って測定してしまう場合があります。Aスコープ（波形）表示付きの超音波厚さ計のPVXであれば、このような場合でもゲートを調整することで、素地（母材）の厚さを測定することができます。
