高圧ガス配管や熱交換器等の小径配管・パイプの厚さ測定 Application Notes - Ultrasonic Thickness Measurement

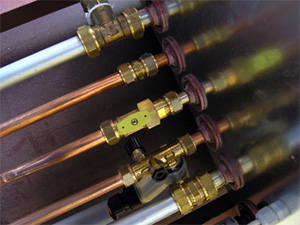

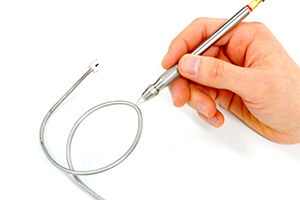

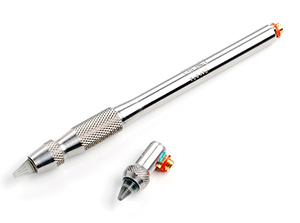

ペン型トランスデューサーの先端径は細いため、測定面に垂直に接触させることが難く、このため、Aスコープ（波形）表示付きの超音波厚さ計（PVX）で、垂直に接触していることを確認しながら測定します。

下図（a）のように垂直に接触していない場合、材料の反対面で反射した底面エコーを受信できません。このため、厚さ計本体のディスプレイにはエコーが表示されず、厚さを測定することができません。
一方、下図（b）のように垂直に接触している場合は、エコーを受信できるため、ディスプレイには底面エコー（波形）が現れ、厚さが表示されます。

このようにペン型トランスデューサーを使用する際は、Aスコープ表示付きの超音波厚さ計で、トランスデューサーが測定面に対し垂直に接触していることを確認しながら測定します。
