水中での厚さ測定 Application Notes - Thickness Measurement

水中での厚さ測定には、2つの方法があります。

1つは、厚さ計本体は陸上に残したまま、水中測定に対応した長いケーブルのトランスデューサー（プローブ・探触子）を水中に持ち込み、厚さを測定する方法です。10m未満の比較的浅い水深での測定に適した方法です。
水中専用のトランスデューサーが必要ですが、厚さ計本体には汎用的な厚さ計を使用する事ができます。トランスデューサーケーブルをより長くすることで、10ｍ以上の水深での測定も可能ですが、感度の悪化や精度の低下を招く恐れがあります。ケーブル長さを15m以上に延長する場合は、Aスコープ搭載の厚さ計（MVX、CMX DL+）を使用してください。

もう1つの方法は、厚さ計本体とトランスデューサーの両方を水中に持ち込み測定する方法です。
この方法では、浅瀬から50m以上の深い場所まで、幅広い水深で厚さを測定することができます。厚さ計とトランスデューサーともに水中測定専用となります。

海底パイプラインは、天然ガスや石油、プラント冷却用の水等の液体を輸送するため、海底に敷設されています。敷設後の海底パイプラインの検査は困難ですが、比較的浅い海では、ダイバーが潜水することにより、超音波厚さ計を用いてパイプラインの残存厚さを直接測定することが出来ます。

海底パイプラインの直径は、250mm程度の小径から、5m程度の非常に大きなものまで、様々なサイズがあります。また敷設状況も様々で、海底の地中に埋設しているものもあります。パイプラインの径が大きく、人が中に入ることができる場合には、内側から測定することもあります。ライニングの厚さ、ライニングを剥がして貼りなおすことの金銭的・時間的コスト、地中に埋まっているかどうか、流れている媒質などを加味し、内側からの測定を判断します。

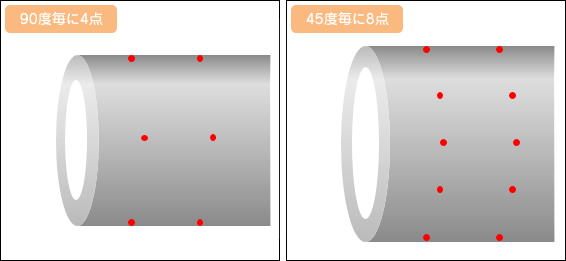

ダイバーが潜水して測定する場合は、水中測定専用の超音波厚さ計UMX-2を使用します。測定箇所は、パイプラインの周方向に90度毎に4点、45度毎に8点などとし、これを軸方向に一定間隔で測定していきます。

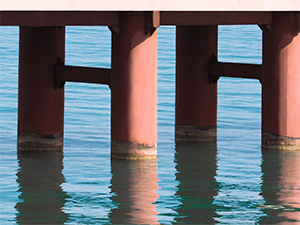

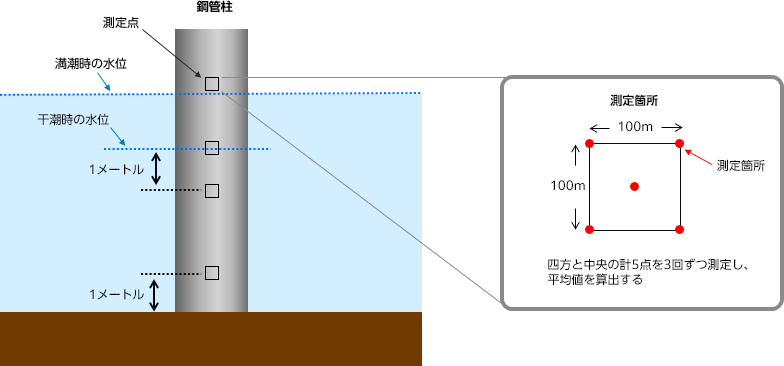

水中構造物の一つに、橋梁などを支える鋼管柱があります。水に触れているため、陸上の構造物よりも腐食が進行しやすく、定期的な検査が必要です。また、許容を超えた減肉が進行している場合は、安全のため補修を行う必要があります。
